胶带自动包装机

设备解说XQ-500-A筒式包装机,是一款针对各种胶带后段包装的设备.采用流水线放料,自动拨离分料,自动入料,自动封切包膜,自动热缩成型的包装工艺.设备操作方便,稳定,节能,高效.包装成品美观.在客户对包装要求越来越高的情况下,可为胶带生产节约大量的人工费用,及包装品质的提高,使得市场竞争中更有优势.
服务热线:13761127036

产品详情

胶带筒式包装机操作说明书
机台型 号:  XQ-500-A


设备解说

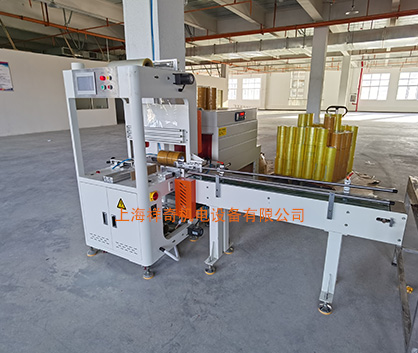

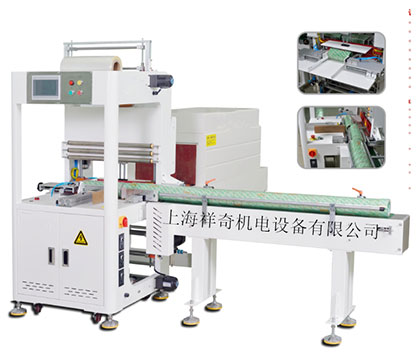

XQ-500-A筒式包装机,是一款针对各种胶带后段包装的设备.采用流水线放料,自动拨离分料,自动入料,自动封切包膜,自动热缩成型的包装工艺.设备操作方便,稳定,节能,高效.包装成品美观.在客户对包装要求越来越高的情况下,可为胶带生产节约大量的人工费用,及包装品质的提高,使得市场竞争中更有优势.

设备参数
切刀有效宽度:  500MM
包装成品宽度:  250-350MM
包装产品直径:  80-140MM
包装膜材料:    PVC热缩膜(1.8-2丝厚度,纵向收缩40%,横向收缩10%)
包装膜母卷:    直径最大为250MM(15KG以内)
生产速度:      18筒/分钟
使用气源:      5KG
使用电源:      包装机:220V单相电源400W     热缩机:380V三相电源11KW

设备配置
名 称 规 格 数  量 品 牌 备 注
人机界面 TPC 7062HI 1PCS 昆仑通态
电源开关 三相32A 1PCS 科耐达
断路器 2P25A 1PCS 金钟穆勒
程序控制器 CF-28MT 1PCS 三劼力
继电器 MY2NJ-24VDC 3PCS 施耐德
电源供应器 LRS-50-24 1PCS 明纬
电源供应器 LRS-350 1PCS 明纬
固态继电器 SSR-30DD 1PCS 欣大
接触器 LC1-N0910 1PCS 施耐德
急停开关 22MM 1PCS 施耐德
启动按钮 22MM 绿色 2PCS 施耐德
停止按钮 22MM 红色 1PCS 施耐德
指示灯 22MM 红色 1PCS 施耐德
蜂鸣器 22MM 红色 1PCS 施耐德
上/下放膜传感器 JF-1805N 2PCS 兰德威尔
来料传感器 JY-1205N 1PCS 兰德威尔
   推料传感器 JF-01 1PCS 亚德克
压料传感器 CS-1 1PCS 亚德克
流水线电机 200W/10 1PCS 迈力
上/下放膜电机 25W-25/1 2PCS 迈力
过滤器 SCF-2000 1PCS 新恭
电磁阀 TG2521-DC24V 4PCS 天工
推料气缸 TN-32-275-S 1PCS 亚德克
拨离气缸 TN-25-30 1PCS 亚德克
挡料气缸 TN-16-10 1PCS 亚德克
拍料气缸 TN-16-30 2PCS 亚德克
压料气缸 TN-25-100 1PCS 亚德克

生产流程
胶带排在流水线上--自动启动—胶带到位感应—压料拨离--推料—后压料定位—封切成型—入热缩机成型—成品完成

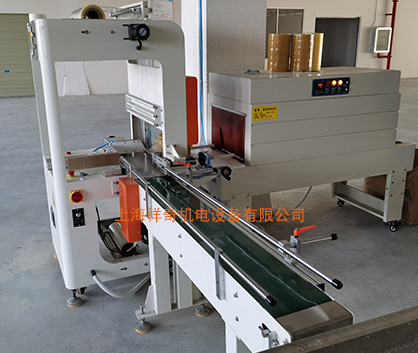

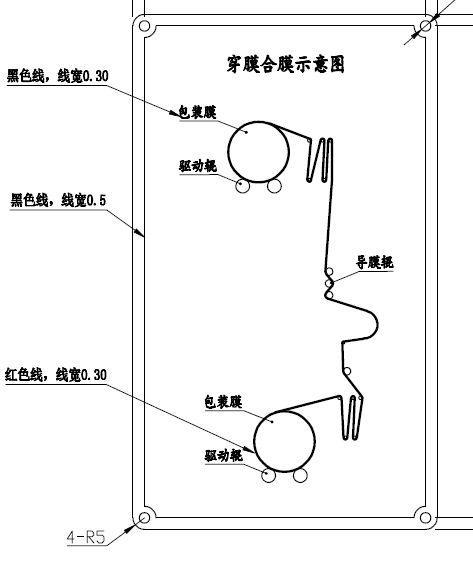

注意: 穿好膜后,请在人机里选定手动模式,进入手动操作页面,按切刀,封切联接上下膜 .

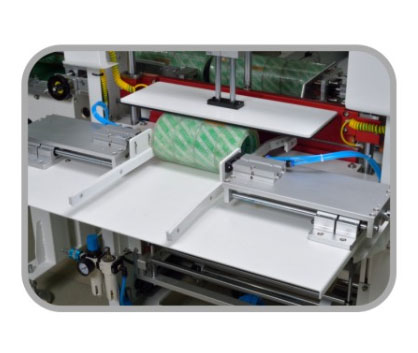

胶带入料调节
1:流水线跟据胶带的直径大小,调到合适位置.
2:拨离气缸跟据入料包装胶带的数量来调节长度(拨离压板可调长度), 及宽度(拨离垫板螺杆可调).
3:推料入板跟据包装胶带长度可调 (信料板可调长度).
4:挡料板跟据包装胶带长度来定位.调节螺杆手柄.
注意:包装成品的长度,由挡板定位及推料入板来调节.

因胶带与胶带之间的粘性太强,一定要拨离二个胶带这间的粘性,所以拨离很重要,必需跟据胶带的包装长度来做一个拨离分料,使推料更顺畅.

出料装置
出料装置;由压料气缸,及左右拍料气缸来整理胶带的排例有序.
1:压料板跟据胶带的直径大小,转到螺杆手柄,调置合适位置 .
2:左右拍料,在气缸伸出时,调置胶带的边缘边,提议留2MM空隙,此拍料装置是为了防止胶带这间分离跑位.

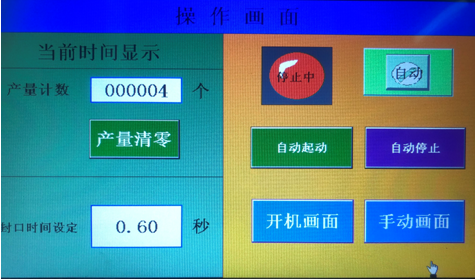

操作说明
1:开启电源开关,设备通电。
2:人机设有中文版\英文版.二种语言操作.
3:产量计数,可计生产产量,可清零.
4:封口时间设定:是指封切的时间,出厂时,经试机,已调好时间, 提议正常时间为0.6-0.7秒时间,如封口不好,可改动.
5: 报警复位按钮,如机器发出故障报警时,排除故障后,按此按钮清除复位.
6:  自动/手动模式:自动模式(开机默认),按自己动启动,机器自动运行
自动启动在机台的工作台面,及操作面板,均有一个按钮,与人机里启动功能一样.都可以启动机器.

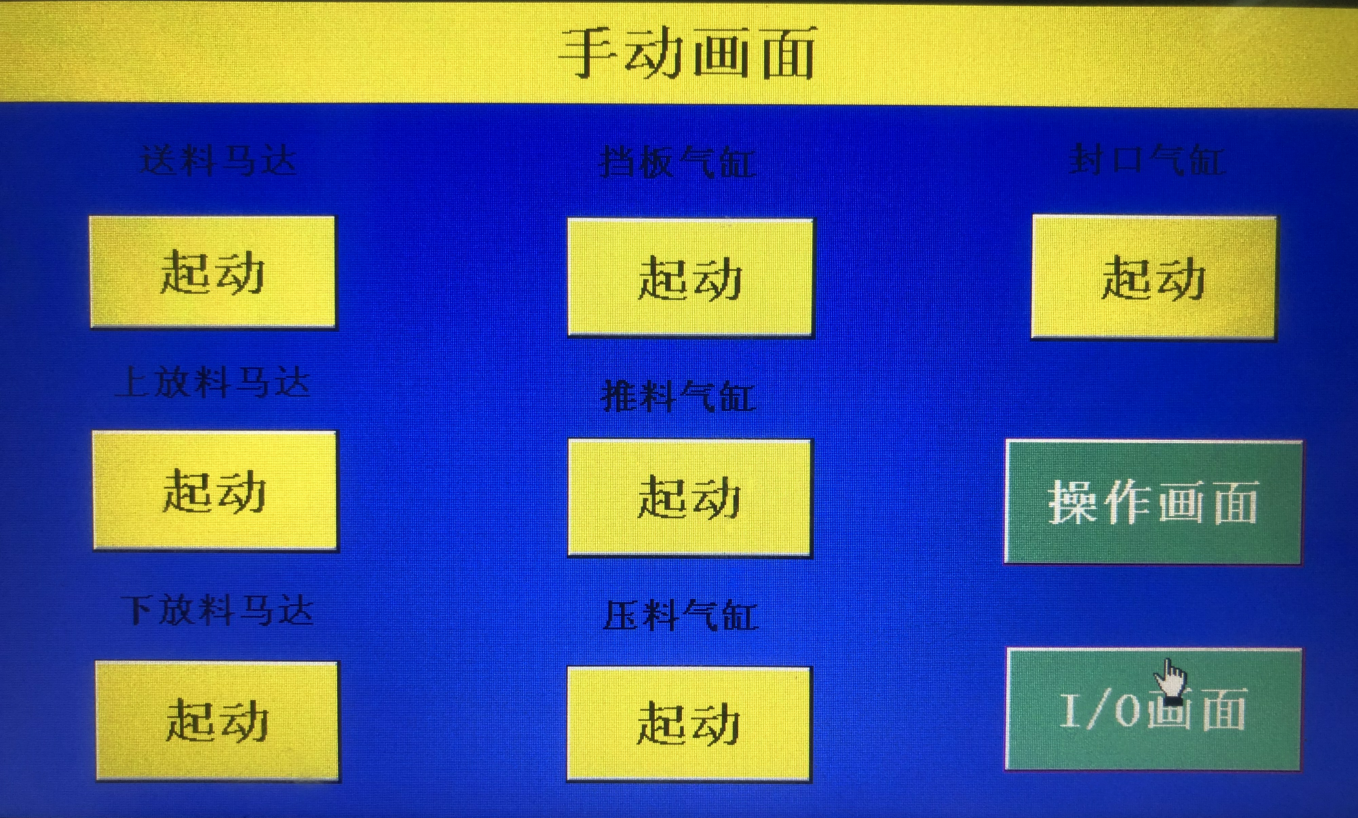

手动模式:按手动画面键,时入手动画面,各动作均有相对应的独立操作键,做为调机及维修时用.

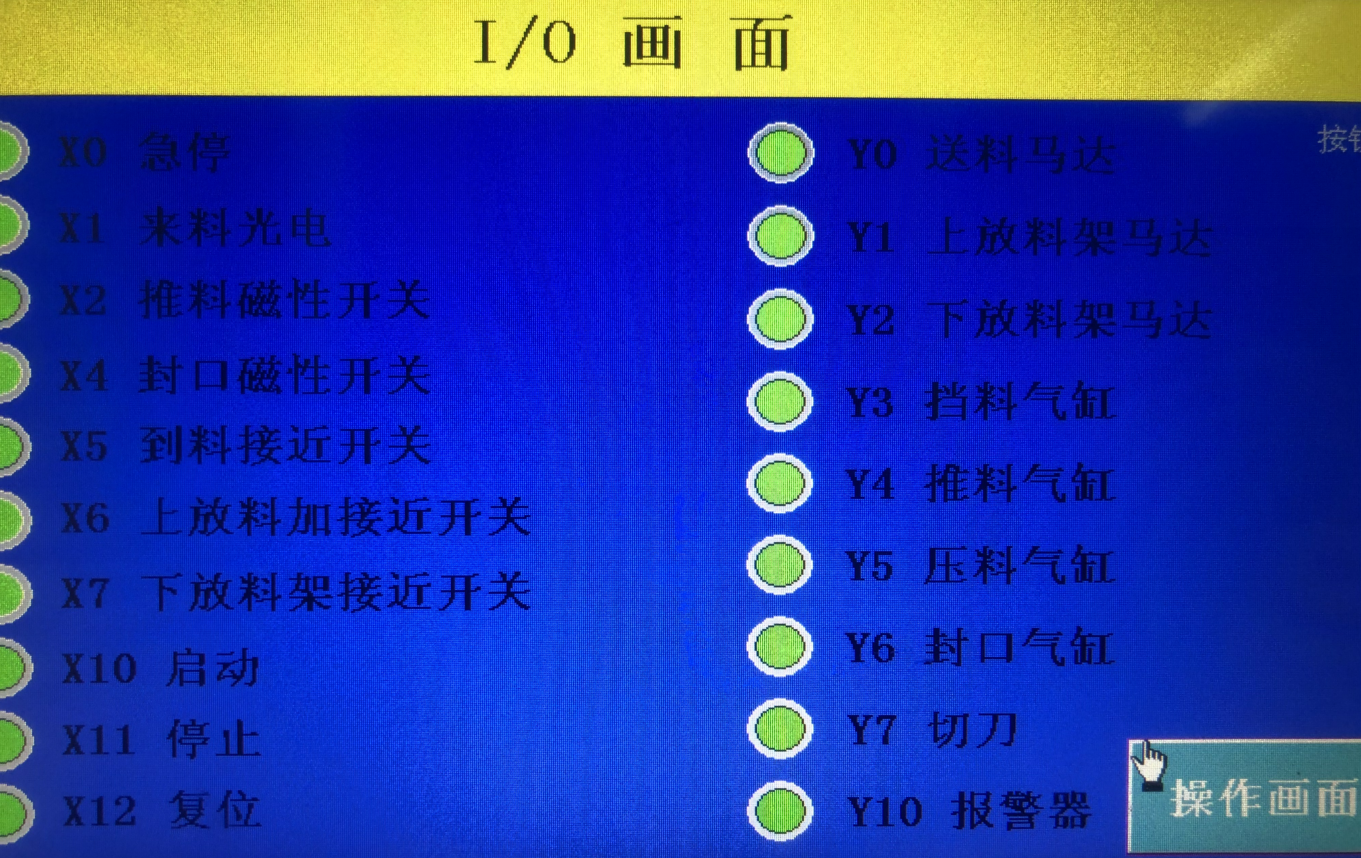

11:I/O画面:此画面是编程器对外部控制的接线编号说明.维修时用

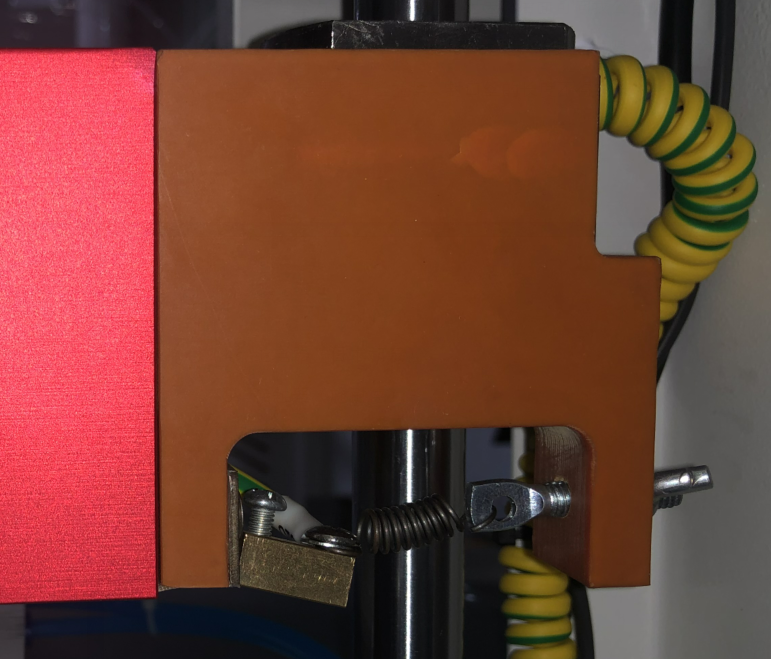

封切刀说明


封切刀为冷封切,无温度,无刀刃,采用脉冲生产器控制。
1:下刀为硅胶垫,上面再粘耐高温铁弗龙胶带,上刀为采用专用封口丝,
2:刀架上粘用耐高温铁弗龙胶带,装于与封口丝这间,请定期检查损耗程度,如有损坏,请及时更换。
3:封口丝每天开机前,用手摸下其表面的光洁度,如有异物在上面,请及时清理,一定要保持封口丝有表面光洁度,从而保证封口效果
4:封口丝为损耗品,随机有配送,后面可向我公司购买。
5:封口丝的安装,二端装入铜柱孔,将螺丝拧紧,再将二端的螺杆拧紧,一定要封口丝拉紧,封口丝的长度不得过长,一定要刚刚好长度。封口丝如太松,封口效果不好,并且封口丝的使用寿命下降。

XQ-500-A筒式包装机设 备 如何维护保 养?
设备在正常运行下,请养成良好的保养习惯.
1:螺杆丝杆,及轴承,请每一个月定期清理,加黄油.
2:电控箱定时清理灰尘.以保电器元件的使用寿命.
3:定期检查机台的螺丝有没有松动,并及时锁紧.
